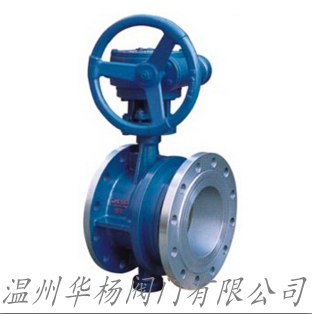

DS341F伸縮蝶閥結構特點：
1、設計新穎、合理,結構 ,重量輕,操作方便,啟閉快速;
2、伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便;
3、密封部位可調節更換,密封性能可靠.
DS341F伸縮蝶閥分類
1、伸縮蝶閥按結構形式分類
(1)單偏心伸縮煤閥
(2)雙偏心伸縮蝶閥
(3)三偏心伸縮跺閥
2、伸縮蝶閥按密封面材質分類
(1)軟密封伸縮蝶閥。
1)密封副由非金屬軟質材料對非金屬軟質材料構成。
2)密封副由金屬硬質材料對非金屬軟質材料構成。
(2)金屬硬密封伸縮蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
DS341F伸縮蝶閥標準規范：
設計制造標準：GB/T 12238-2008、JB/T 8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
DS341F伸縮蝶閥主要零部件材料
零件名稱 | 材料 |
閥體 | WCB、QT450-10、不銹鋼 |
蝶板 | WCB、QT450-10、不銹鋼 |
閥軸 | 2Cr13不銹鋼 |
密封圈 | 橡膠 |
填料 | 柔性石墨 |
DS341F伸縮蝶閥主要外形連接尺寸 單位：mm
規格 | D | D1 | D2 | Lmax | Lmin | H1 | H2 | N-Фd |
100 | 220 | 180 | 156 | 216 | 174 | 110 | 170 | 8-Ф18 |
125 | 250 | 210 | 184 | 232 | 186 | 123 | 182 | 8-Ф18 |
150 | 285 | 240 | 211 | 239 | 194 | 140 | 210 | 8-Ф22 |
200 | 340 | 295 | 266 | 264 | 214 | 170 | 238 | 8-Ф22 |
250 | 395 | 350 | 319 | 296 | 235 | 195 | 270 | 12-Ф22 |
300 | 445 | 400 | 370 | 300 | 250 | 222 | 300 | 12-Ф22 |
350 | 505 | 460 | 429 | 320 | 270 | 252 | 330 | 16-Ф22 |
400 | 565 | 515 | 480 | 332 | 282 | 285 | 368 | 16-Ф26 |
450 | 615 | 565 | 530 | 355 | 305 | 310 | 402 | 20-Ф26 |
500 | 670 | 620 | 582 | 365 | 315 | 337 | 438 | 20-Ф30 |
600 | 780 | 725 | 682 | 420 | 340 | 393 | 490 | 24-Ф30 |
700 | 895 | 840 | 794 | 446 | 396 | 450 | 558 | 24-Ф33 |
800 | 1015 | 950 | 901 | 476 | 426 | 515 | 625 | 28-Ф33 |
900 | 1115 | 1050 | 1001 | 506 | 456 | 560 | 685 | 28-Ф33 |
1000 | 1230 | 1160 | 1112 | 516 | 466 | 610 | 750 | 28-Ф36 |
1200 | 1455 | 1380 | 1328 | 560 | 510 | 725 | 880 | 32-Ф39 |
1400 | 1675 | 1590 | 1530 | 590 | 540 | 840 | 987 | 36-Ф42 |
1600 | 1915 | 1820 | 1750 | 630 | 585 | 960 | 1158 | 40-Ф48 |
1800 | 2115 | 2020 | 1950 | 680 | 630 | 1060 | 1258 | 44-Ф48 |
2000 | 2325 | 2230 | 2150 | 730 | 680 | 1165 | 1365 | 48-Ф48 |
DS341F伸縮蝶閥主要技術參數
公稱通經DN（mm) | 50～2000 | 50～1600 | ||
公稱藥理PN（MPa) | 0.6 | 1.0 | 1.6 | |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 | |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 | |
適用溫度 | 軟密封 | X:-40℃～90℃;XF:-20℃～200℃ | ||
硬密封 | 碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃ | |||
| 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
| 泄漏率 | 符合GB/T13927-92標準 | |||
| 驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
DS341F伸縮蝶閥應用范圍：
DS341F伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
三偏心金屬硬密封伸縮蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。
