詳細資料：

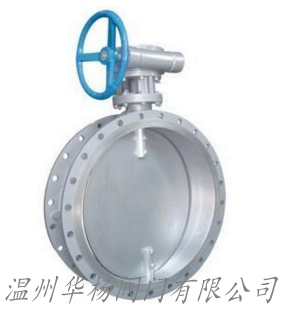

電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在Z大流通量的2%以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。電動通風蝶閥采用精小型一體化結構，有電動開關型和電動調節型兩種。開關型采用交流電或直流電控制蝶閥開關。智能調節型接受4-20MA電流或1－5V、0－10V電壓對管路介質進行流量調節。具功能強大，體積小，性能可靠等優點。配套簡單，流通能力大，特別適合于介質是煙塵，通風等場合。它可廣泛應用于環保、脫硫除塵等行業的工業過程自動控制系統中。
TD941W電動通風蝶閥產品特點：
★該閥驅動力矩小，啟閉靈活，操作方便。
☆能有效防止因熱漲冷縮造成的卡死現象。
◆具有結構尺寸短，重量輕，安裝方便等特點。
◇采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等。
■閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。
T941W電動通風蝶閥主要外形連接尺寸
DN D D1 L L1 L2 n-Фd b 300 405 370 120 716 220 8-12 10 350 455 420 140 786 240 8-14 10 400 505 470 140 924 270 12-18 10 450 570 530 160 999 295 12-18 10 500 620 580 160 1079 325 12-18 10 600 720 680 180 1140 380 16-18 12 700 820 780 180 1240 430 16-18 12 800 920 880 200 1344 490 16-18 12 900 1040 990 200 1444 540 16-18 14 1000 1140 1090 220 1544 590 20-18 14 1100 1240 1190 220 1644 640 20-18 14 1200 1340 1290 240 1744 690 20-18 14 1300 1440 1390 240 1864 760 20-18 16 1400 1540 1490 260 2020 810 24-18 16 1500 1640 1590 260 2120 860 24-18 16 1600 1740 1690 280 2240 980 24-18 16 1700 1840 1790 280 2340 1030 28-22 16 1800 1940 1890 300 2440 1096 28-22 16 1900 2040 1990 300 2540 1146 32-22 16 2000 2150 2090 320 2640 1196 32-26 16 2200 2360 2300 340 3252 1296 36-26 16 2400 2560 2500 360 3452 1396 36-26 18 2600 2760 2700 380 3652 1496 40-26 18 2800 2960 2900 400 3852 1596 40-26 18 3000 3190 3110 400 3896 1698 44-30 18 3200 3390 3310 440 4110 1798 44-30 20 3400 3590 3510 440 4396 1898 48-30 20 3600 3790 3710 480 4636 1998 48-30 20 3800 4000 3910 480 4886 2098 52-30 22 4000 4210 4120 520 5160 2210 52-30 22
主要技術參數:電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪
TD941W通風蝶閥環境溫度：-25～+
本蝶閥采用與閥體相同材料加工成密封圈，TD941W通風蝶閥采用電或氣動傳動。TD941W通風蝶閥其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
通風蝶閥其主要特點為：
1、設計新穎、合理、結構 ，重量輕，啟閉迅速?！ ?/span>
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
TD941W通風蝶閥安裝要點：
1.蝶閥安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.蝶閥安裝前必須進行外觀檢查，對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，TD941W通風蝶閥安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。
訂貨須知：
一、①TD941W電動通風蝶閥產品名稱與型號②TD941W電動通風蝶閥口徑③TD941W電動通風蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
