詳細資料：

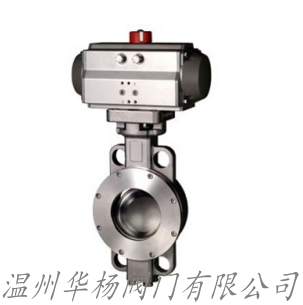

氣動三偏心調節切斷蝶閥廣泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中， 適用于氣體、固體顆粒和液體等介質。
結構特點：
氣動節能型蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。
D673H氣動三偏心調節切斷蝶閥安裝與維護：
1、安裝蝶閥時，應注意閥體上的流向標志，以免流通方向錯誤，影響使用。
2、蝶閥使用前應確認閥全開的前提下對管道進行沖破洗，以免有焊渣等雜物刮傷密封面。
3、蝶閥一般都設置旁通管路，在檢修或更換蝶閥時，可使用旁通管路使用流程照常進行。
4、氣動蝶閥可在水平180°范圍內豎臥安裝，切勿將氣動執行器朝下倒裝。
5、定位器或電磁閥調試詳見說明書。
6、氣動執行器曲臂為方頭結構，用為手動裝置使用，故障時卸掉氣源管直接用手動扳手即可實現手動操作。
7、使用過程中如發現填料函滲漏，緊固一下壓蓋螺栓即可解決。
氣動三偏心調節切斷蝶閥主要技術參數：
公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
額定流量系數（CV） | 95 | 175 | 270 | 375 | 740 | 1400 | 2100 | 3250 | 4680 | 6200 | 8100 | 11000 | 15800 | 21000 | 29000 | 38000 |
Z大轉角（σ°） | 90° | |||||||||||||||
工作氣源壓力（MPa） | 0.4～0.8 | |||||||||||||||
工作溫度范圍 | -40～250 | |||||||||||||||
輸入信號 | （電信號：4～20mA□dc）220VAC、24VDC | |||||||||||||||
公稱壓力（MPa） | 1.0、1.6 | |||||||||||||||
配用氣接管 | φ6×1（G1/8） | φ8×1.5（G1/4） | φ12×2（G3/8） | |||||||||||||
連接型式及標準 | 對夾式、按JB81-94 | |||||||||||||||
閥體材料 | 304、316、316Lz中ZG25 | |||||||||||||||
閥芯材料 | 304、316、316L | |||||||||||||||
閥座材料 | 316、F4 | |||||||||||||||
D673H氣動對夾式硬密封蝶閥、氣動軟密封蝶閥供應氣動對夾蝶閥 氣動硬密封蝶閥 氣動蝶閥 氣動閥 D673H氣動對夾式硬密封蝶閥/天津蝶閥/氣動不銹鋼蝶閥D673H-10C-DN50氣動對夾式連接硬密封蝶閥 氣動對夾式硬密封鑄鋼蝶閥D673H-16C DN80氣動蝶閥廠家供應高性能硬密封對夾式氣動D673H蝶閥
公稱通徑 | 結構長度 | 外形尺寸 | 連接尺寸 | |||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
50 | 2 | 43 | 63 | 315 | 180 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 330 | 180 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 83 | 390 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 105 | 431 | 240 | 72 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 115 | 455 | 240 | 72 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 137 | 626 | 350 | 93 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
200 | 8 | 60 | 164 | 720 | 350 | 93 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
250 | 10 | 68 | 206 | 800 | 550 | 350 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
300 | 12 | D673H-16/25P氣動不銹鋼蝶閥氣動蝶閥ZSHW、切斷蝶閥D673H、流量調節閥 78 | 230 | 860 | 600 | 350 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 14 | 78 | 248 | 883 | 600 | 350 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 16 | 102 | 289 | 972 | 600 | 350 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 18 | 114 | 320 | 1043 | 750 | 380 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 20 | 127 | 343 | 1098 | 750 | 380 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
訂貨須知：
一、①D673H氣動三偏心調節切斷蝶閥產品名稱與型號②D673H氣動三偏心調節切斷蝶閥口徑③D673H氣動三偏心調節切斷蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
