電站閥您現在的位置: 首頁  > 電站閥

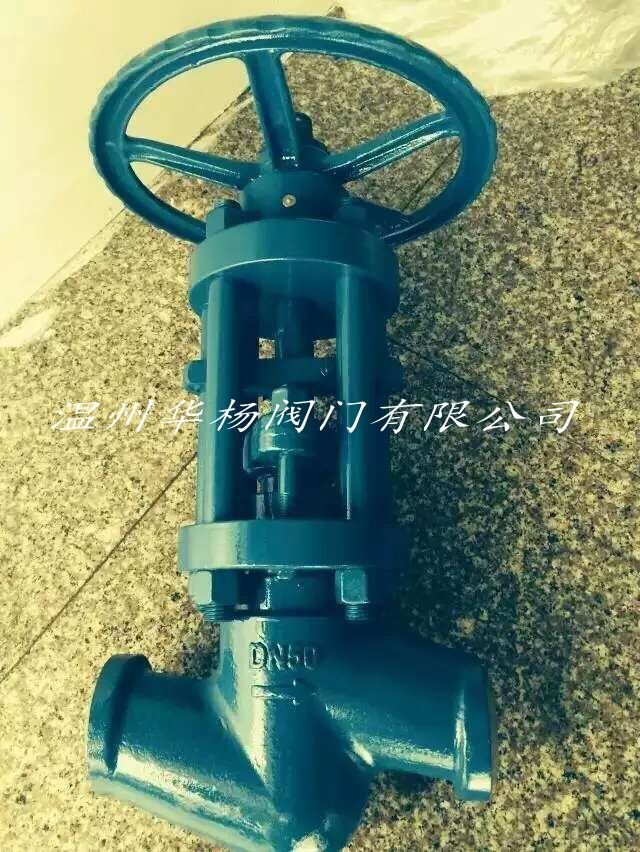

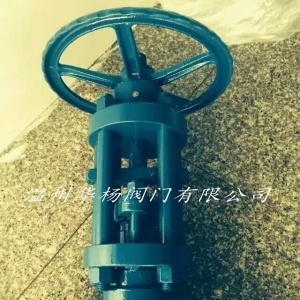

南通式截止閥

產品詳情

詳細資料:

電站截止閥優點
1.流體阻力小,其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠,目前閘閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關只要旋轉90度,便于遠距離的控制。
5.維修方便,閘閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空Z高壓力都可應用。

開啟過程

1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。

2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。

3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。

4直Z到全開位置,閥桿提升到 位置,球體旋轉到全開位置。

關閉過程

1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90度。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。

4手輪轉動的Z后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

工作原理

開啟過程
1在關閉位置,閥體受閥桿的機械施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直Z到全開位置,閥桿提升到 位置,球體旋轉到全開位置。
關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
4手輪轉動的Z后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。

截止閥:
截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣,密封面呈平面或,閥瓣沿閥座的中心線作直線運動。的運動形式,(通用名稱:暗桿),也有升降旋轉桿式,(通用名稱:明桿)截止閥是指關閉件(閥瓣)沿中心線移動的閥門。 根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,又由于閥座通口的變化與閥瓣的行程成正比例關系,非常適合于對的調節。因此,這種類型的閥門非常適合作為切斷或調節以及節流用。
溫州華揚閥門有限公司為您提供:供應小口徑J61Y南通式電站截止閥,供應小口徑J61Y南通式電站截止閥規格,批發供應小口徑J61Y南通式電站截止閥,供應小口徑J61Y南通式電站截止閥使用方法,供應小口徑J61Y南通式電站截止閥注意事項,供應小口徑J61Y南通式電站截止閥產品說明等相關信息,歡迎您的咨詢和查看。

主要零件材料


零件材料

材料牌號

閥   體

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

閥   蓋

WCB   A105

WC6  12Cr1MoV

WC9 12Cr1MoV

閥   瓣

WCB   A105

WC6  25Cr2MoV

WC9 25Cr2MoV

閥   桿

2Cr13 / 1Cr17Ni2

25Cr2MoV

25Cr2MoV

閥   座

25 + STL

304

304

密封環 ( 墊 片 )

增強柔性石墨 / 軟鋼

填   料

增強柔性石墨

閥 桿 螺 母

ZCuAl10Fe3 / D2


主要零件材料及主要用途


型號閥體閥蓋閥瓣閥座閥桿填料適用介質適用溫度
J61Y-(320)A1052Cr13+ Stellite12D507Mo2Cr13柔性石墨水、蒸汽425
J61Y-(320)PIOcr18Ni9Ti(F321)321+ Stellite12Stellite6321柔性石墨水、蒸汽540
J61Y-P54(170)12CrLMoV12CrMoV+ Stellite12Stellite625CrMo1Va柔性石墨蒸汽570


 主要外形尺寸、連接尺寸及重量


型號公稱直徑 NP(Mpa)公稱通徑 DN(mm)標準值




LdD1D2hDoHH1質量(kg)
J61Y-320321011010122413.5160215365.7
J61Y-P54170P54171011010122413.5160215365.7
J61Y-32032151501131635122002474510.5
J61Y-320PI3215150131635122002474510.5
J61Y-P54200VP542015150131635122002474510.5
J61Y-320322015019223518200247479.9
J61Y-P54170VP54172015019223518200247479.9
J61Y-320322518020.52452212402906613.2
J61Y-320PI322518020.52452212402906613.2
J61Y-P54200VP54202518020.52452212402906613.2
J61Y-3203232180273152242402826612.8
J61Y-P54170VP541732180273152242402826612.8


【性能參數】


型號

J61H-200V

J41Y-200V

工作壓力(MPa)

19.6

15.58

6.96

19.6

15.58

6.96

適用溫度(℃)

≤200

≤450

≤570

≤200

≤450

≤570

適用介質

水、蒸汽等

材料

閥體、閥蓋

鉻鉬釩鋼

閥瓣

鉻鉬釩鋼+堆焊硬質合金

閥座

鉻鉬釩鋼+堆焊硬質合金

閥桿

鉻鉬釩鋼


訂貨須知:

    一、①南通式截止閥產品名稱與型號②南通式截止閥口徑③南通式截止閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號,請按型號直接向我們華楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們華楊的閥門 為您審核把關。
