真空閘閥結構特點
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對 合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

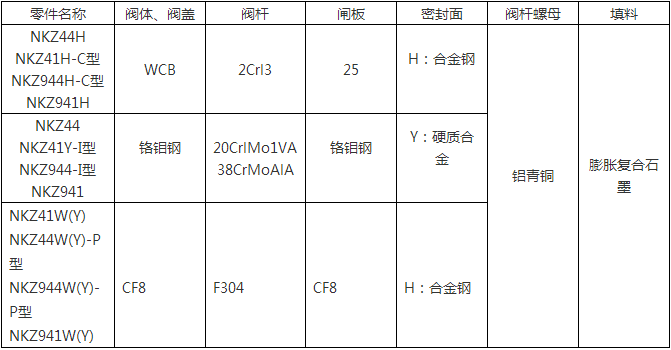

NKZ41H (NKZ44H)真空法蘭閘閥主要零件材料

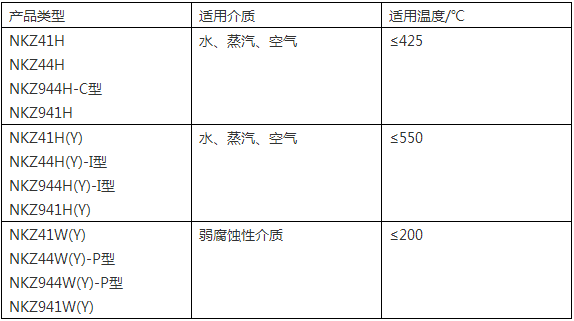

NKZ41H (NKZ44H)真空法蘭閘閥使用范圍

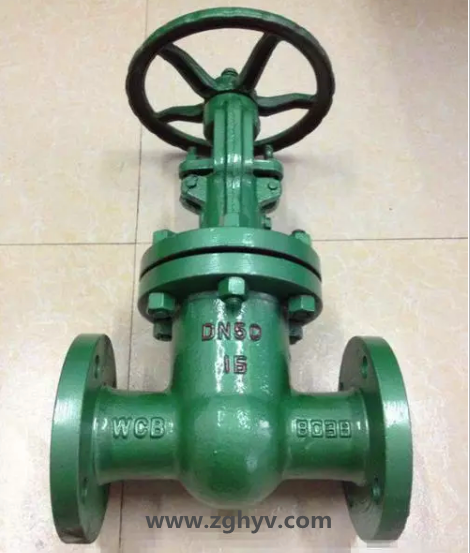

NKZ41H (NKZ44H)真空閘閥示意圖：

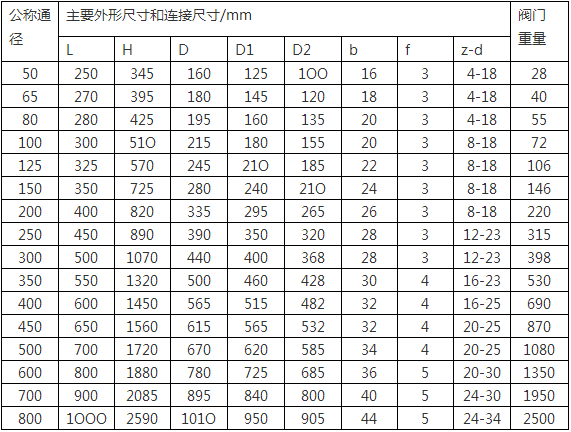

NKZ41H (NKZ44H)   1.0Mpa主要尺寸及重量

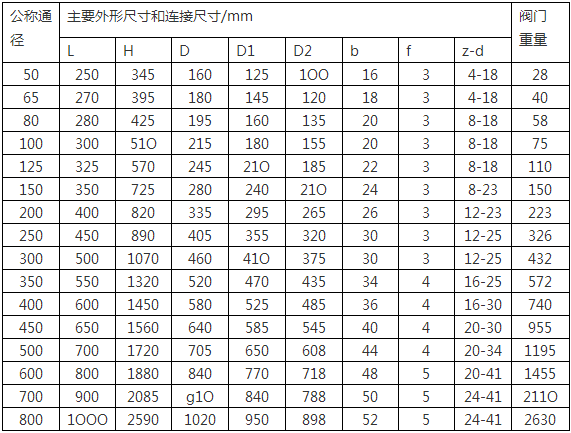

NKZ41H (NKZ44H) 1.6Mpa主要尺寸及重量

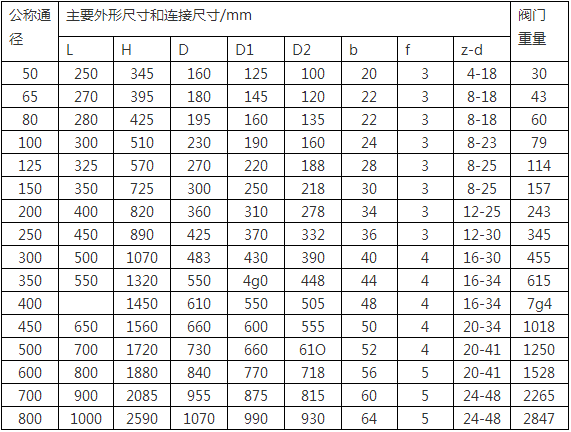

NKZ41H (NKZ44H) 2.5Mpa主要尺寸及重量

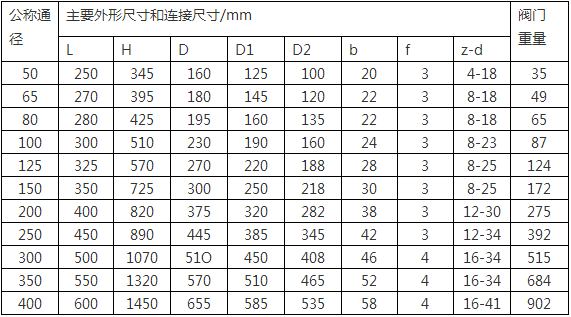

NKZ41H (NKZ44H) 4.0Mpa主要尺寸及重量

1、真空隔離閘閥原理

關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。

2、真空隔離閘閥選用

閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。

3、真空隔離閘閥分類

閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。

4、真空隔離閘閥特點

流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。

5、真空隔離閘閥施工、安裝要點

1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。

5、帶傳動機構的真空隔離閘閥，按產品使用說明書的規定安裝。

訂貨須知：

    一、①NKZ41H/NKZ44H真空閘閥產品名稱與型號②NKZ41H/NKZ44H真空閘閥口徑③NKZ41H/NKZ44H真空閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
