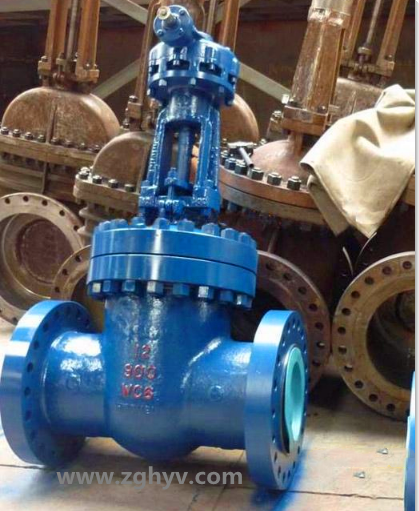

Z540Y齒輪閘閥

產品詳情

詳細資料:

Z540Y齒輪閘閥結構特點
1、選材考究,符合國內外相關標準,材料的全面質量高。
2、符合國內外 標準的要求,密封可靠、性能優良、造型美觀。
3、密封副配對 合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手輪,啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求。

齒輪閘閥結構簡述:
1. 支管兩端為焊接連接結構。閥門的開啟和關閉由齒輪傳動裝置來控制。
2. 閥門主要通過閥蓋上的平齒輪機構及能夠調整的楔式雙閘板、萬向頂、夾圈等組成,借閥體內導向作升降運動,互換性能好。
3. 閥座密封面采用鈷基硬質合金堆焊而成,耐磨、抗擦傷性能好。
4. 閥桿表面經抗蝕性氮化處理,具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構,借介質壓力壓緊楔形密封圈來達到密封,介質壓力越高密封性能越好。

產品特點
1.電動球閥流體阻力小,是所有閥類中流體阻力Z小的一種,以AC220V,AC380V或DC24V電源電壓作動力,接受(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,以角行程輸出的扭矩轉動球體0~90o.,就能完成啟閉動作或調節動作.
2.球芯通道平整光滑,不易沉積介質,可以進行管線式通球.結構簡單,重量輕,密封性能好. 特別適用于要求零泄漏率的場合.
3.采用HL型,3810R型,PSQ型角行程全電子式電動執行機構為O型球閥的驅動裝置,機電一體化的結構設計,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,功能強,性能可靠,連線簡單,以AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC,0-10mA DC或1-5V DC,0-10V DC),
將此轉變成與輸入信號相對應的位移,以角度位移(0~90o.)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作.(二位開關式接受AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號).是一種高精度,高性能,高可靠性類產品.

【結構示意圖】

齒輪閘閥結構示意圖



【性能參數】

齒輪閘閥型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
Z540Y-16C-160 16~160 1.6~16.0
Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品
Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蝕性介質
Z540Y-16P-160P 16~160 1.6~16.0
Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蝕性介質
Z540Y-16R-160R 16~160 1.6~16.0
Z540Y-16PⅠ~40PⅠ 16~40 1.6~4.0 ≤650 熱煙氣等
Z540Y-16PⅡ~0PⅡ 16~40 1.6~4.0

【零件材料】

閥體、閥蓋、閘板 閥桿 密封面 填料
碳素鋼 碳素鋼 堆焊鐵基合金 石棉石墨或柔性石墨
堆焊鐵基合金
鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨
鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
堆焊硬質合金 柔性石墨
鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料 聚四氟乙烯
堆焊硬質合金
鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 堆焊硬質合金 柔性石墨

【外形尺寸】

DN L H D0 重量/kg
300 500 1310 640 504
350 550 1468 640 674
400 600 1780 640 950
450 650 1880 640 1300
500 700 2110 640 1530
600 800 2410 640 2140
700 900 2600 640 3275
800 1000 2860 720 3920
900 1100 3170 720 4435

訂貨須知:

    一、①Z540Y齒輪閘閥產品名稱與型號②Z540Y齒輪閘閥口徑③Z540Y齒輪閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號,請按型號直接向我們華揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們華楊的閥門 為您審核把關。
