詳細資料：

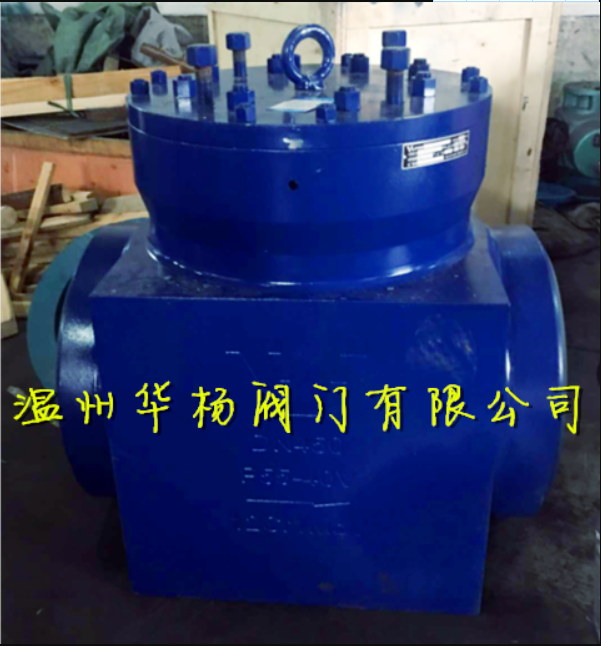

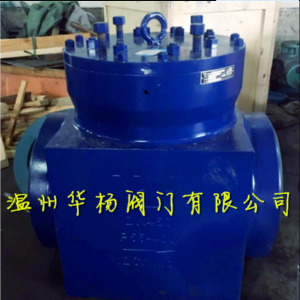

水壓試驗堵閥（SD61Y）安裝說明
1、閥門安裝必須按閥體注射箭頭方向進行安裝，對采用無傳轉動裝置方式，水壓試驗后取出堵板，O型密封圈應妥善保存。
2、水壓試驗水溫為20-70℃。
3、閥門與管道采用對口焊接時，閥體進出口與接管口徑應取得一致。若閥門接口管道材料不相容，則需焊接過渡段。

結構特征

1、閥門中腔采用壓力自緊式密封結構，兩端支管為焊接連接。

2、水壓試驗時裝入堵板、水壓試驗后取出堵板可多次進行水壓試驗。

3、堵板密封面是靠調節支撐板上端螺釘達到密封目的。

4、閥瓣密封面采用平面O型密封圈，閥座密封面采用不銹鋼堆焊而成。

5、科科閥門的水壓試驗堵閥出廠狀態為水壓試驗狀態。

注意事項

1、閥體密封面若是有損傷，可以修復，但必須重新進行水壓密封試驗，必須需要試驗合格才能再次使用。

2、水壓試驗時密封泄露需要檢查安裝方向是否正確。

3、閥門需要防腐蝕，可以放置在室內或者干燥的地方。

水壓試驗堵閥參數：

用途
安裝在300MW、600MW鍋爐過熱器出口、再熱器入口、出口蒸汽管道上，作為進行水壓試驗進的隔離裝置。采用無傳動裝置方式，水壓后拆除內部堵板，裝入導流套，作為管道使用，下次水壓時可再裝入堵板。
結構特點
1、水壓試驗堵閥壓力等級按等于或高于設計壓力和設計溫度選取。
2、水壓試驗堵閥按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相關標準設計、選材、制造、檢驗及驗收。
3、可采用無傳動裝置方式和蝸輪傳動方式兩種(見圖示)。
4、采用壓力自緊式密封結構和螺栓連接閥蓋結構兩種形式，兩端支管為焊接連接。
5、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。
6、對采用無傳動裝置方式，水壓試驗時裝入堵板，水壓試驗后取出堵板可以進行多次水壓試驗。

7、堵板密封可通過調節支撐板上端的調節螺釘進行調節，以達到密封目的。

水壓試驗堵閥售前服務

產品介紹，技術交流，非標產品設計，疑難解答。

水壓試驗堵閥售中服務

守信合同，保證及時供貨，隨時保持與客戶聯系。

對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

水壓試驗堵閥售后服務

溫州華楊閥門有限公司產品質保期為自出廠起 12 個月，實行三包服務(包退、包換、包修)。

產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
